Cool
mist
Line®
濡れずに気化熱で涼しく、低コストで作業環境を改善！
クールミストLine®とは
作業場の暑さ対策に！

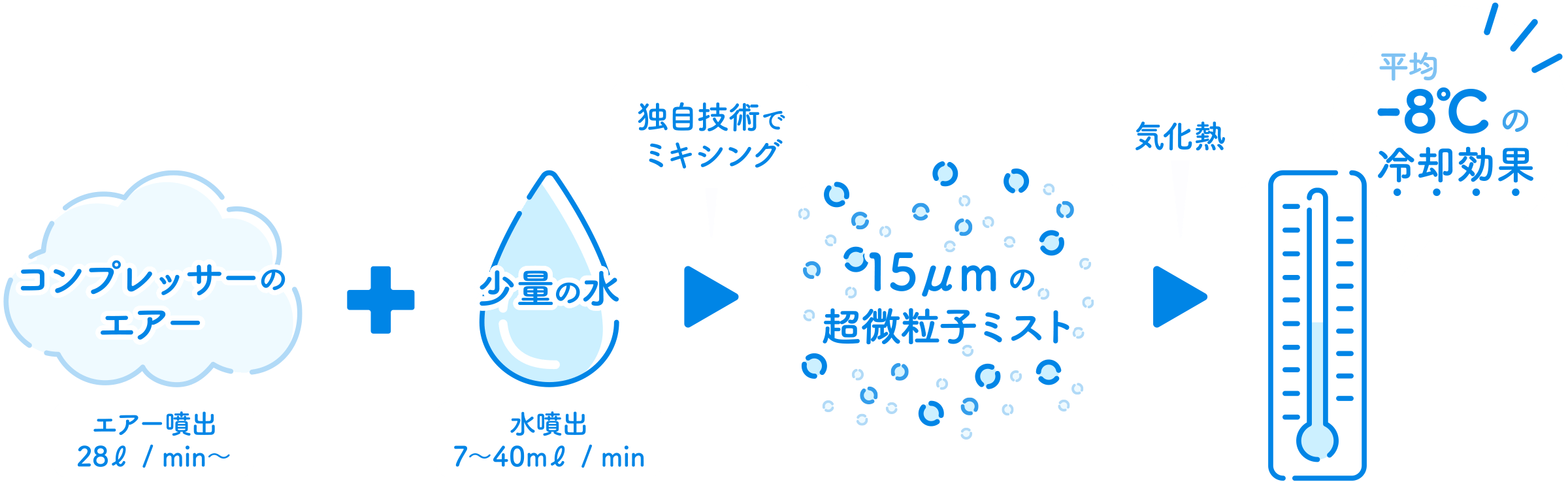

エアーと水だけの画期的冷却装置
クールミストLineは東横サポート有限会社が独自に開発した、コンプレッサーのエアーと少量の水による気化熱で作業場を冷却する装置です。
猛暑や機械の排熱で、工場の暑さ対策に頭を悩ませる企業様に、電気代大幅ダウン・導入費用が安いと、ご好評いただいております。
クールミストLine®の5つのメリット
-
ランニングコストを大幅削減
夏場の工場ではエアコンの効率が悪く、電気代がかさみます。
「クールミストLine®」を導入することで、電気代を大幅に削減し、製造コストの節約が可能です。
さらに、デマンド契約（電力契約）の見直しも期待できます。
本体のバルブ操作で、各ユニットを簡単にON/OFFできます。 -
エアーと水だけで最大-8℃の冷却効果
圧縮空気（28ℓ/分）と水（7ℓ〜40ℓ/分）のみで、周囲の気温を最大8℃低下させます。
例えば、40℃の作業環境でも32℃まで冷却可能です（設置環境により異なります）。
1台で約1畳分の範囲をカバーし、排熱が発生しないため、効率的に作業環境を快適に保ちます。 -
低コストで簡単に導入
「クールミストLine®」は、コンプレッサーと水道があればすぐに設置できます。
チューブ配管で対応可能なため、自社で簡単に取り付けができ、導入費用を抑えられます。
スポットエアコンと異なり、ダクトなどの大掛かりな空調設備の追加工事が不要で、パーテーションや高所にも柔軟に設置できます。 -
シンプル構造でメンテナンスが容易
エアーと水を組み合わせたシンプルな構造のため、詰まりにくく、故障リスクが低い設計です。
屋外や機械ダクトにも設置でき、自社で簡単に管理・メンテナンスが行えます。 -
濡れない超微粒子ミスト
「クールミストLine®」は、直径15μmの超微粒子ミストを噴射し、作業者や機械を濡らさずに冷却します。
ミストは空気中に素早く拡散し、水滴が残らないため、設備や製造品の金属が錆びる心配もありません。
水濡れ厳禁の印刷工場や精密機械のある現場でも安心して使用できます。また、エアコンの風が苦手な方にも快適な冷却環境を提供します。 -
クールミストLine®導入例＆お客様の声
- 設置実績
2,200社以上 -
- 製造・加工工場
- 自動車工場 印刷工場 製本工場 段ボール製造工場 発泡スチロール製造工場 コンクリート工場 プラスチック加工工場 アルミ加工工場 鉄工所 鋳工所 溶接工場 塗装工場 亜鉛メッキ工場
- 食品関連工場
- 食品工場 食品加工工場 食品トレー製造工場 飲料工場
- リサイクル・処理施設
- リサイクル工場 中間処理工場 スクラップ工場
- 物流・倉庫施設
- 物流倉庫
- 飲食・厨房施設
- 飲食店厨房 ホテル ビアガーデン
- サービス・公共施設
- クリーニング工場 リネン工場 サービスエリア 道の駅 空港
- 農業・畜産施設
- ビニールハウス 畜舎 厩舎

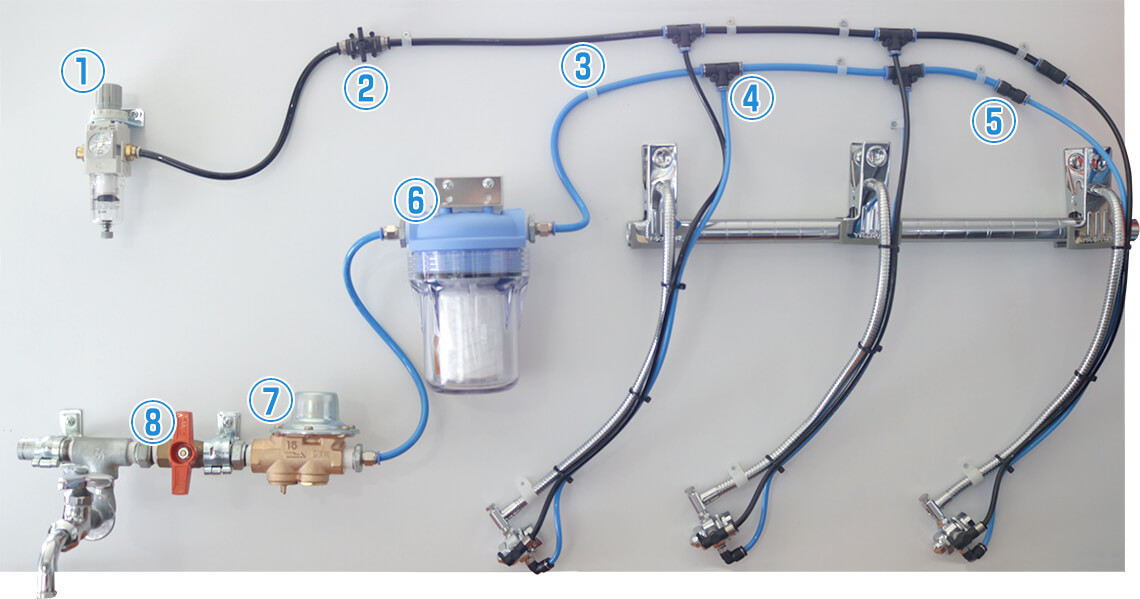

クールミストLine®の配管図・部品構成

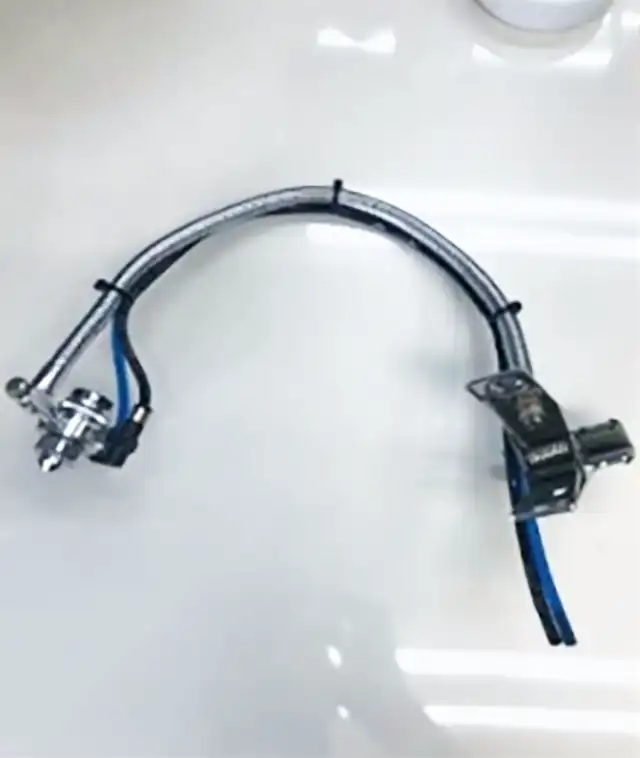

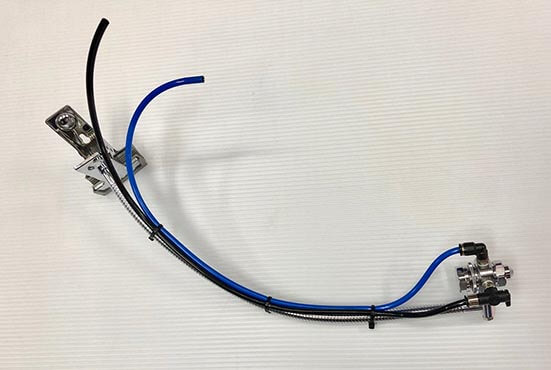

- 本体・45cmフレキシブルアーム強力クリップ付き（個別 ON/OFF コック付）
- 専用水減圧機（1台で10台分使用可能）
- 設置にはコンプレッサー（空気圧縮機）が必要です
- 別途、設置工事費・接続材料費・消費税がかかります
- 簡単な取付作業ですので、お客様でも設置できます
-

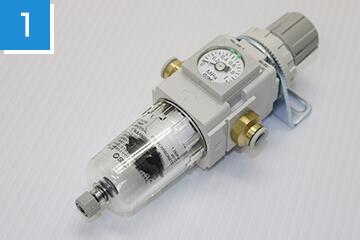

規格サイズ：8φエアレギュレーター
20ミクロンまで除去できるフィルター付のエアレギュレーターです。
1台でミスト5台まで仕様できます。 -

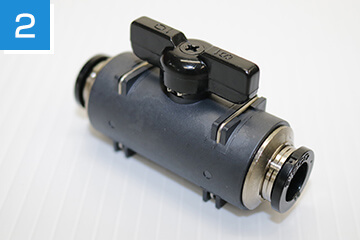

規格サイズ：8φボールバルブ
ミストを連結した際に複数台を一斉に止めることができます。
-

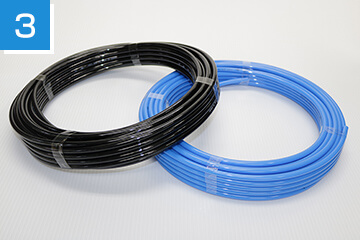

規格サイズ：8φウレタンチューブ
水・エアーの配管用のウレタンチューブです。
-

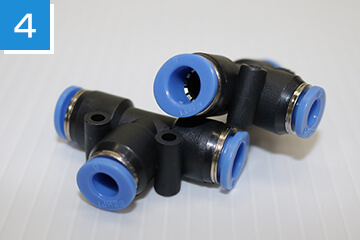

規格サイズ：8φ×8φ×6φワンタッチチーズ
ウレタンチューブの配管の際に必要になります。
エアーと水と両方対応しております。 -

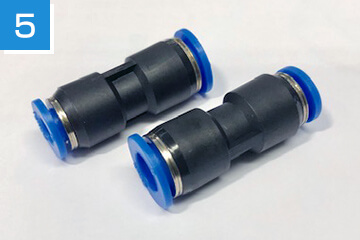

規格サイズ：8φ×6φワンタッチストレート
複数台の接続でのエンドに必要となります。
エアーと水と両方に対応しております。 -

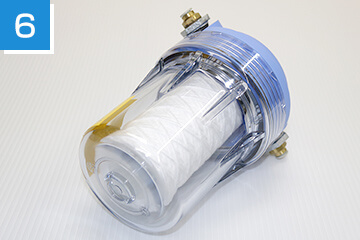

規格サイズ：8φ水フィルター
10μまで不純物を除去できます。
-

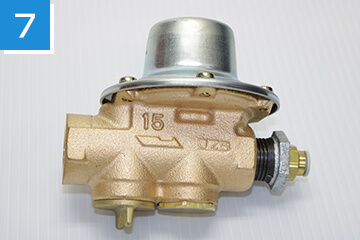

呼び径：15水減圧弁
0.2メガパスカルに調整されたクールミスト用減圧弁です。
1台でクールミスト10台まで使用できます。 -

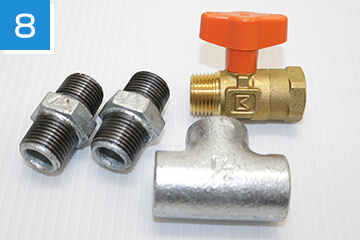

呼び径：15配管部材一式
配管を分岐する際に必要になる部材です。

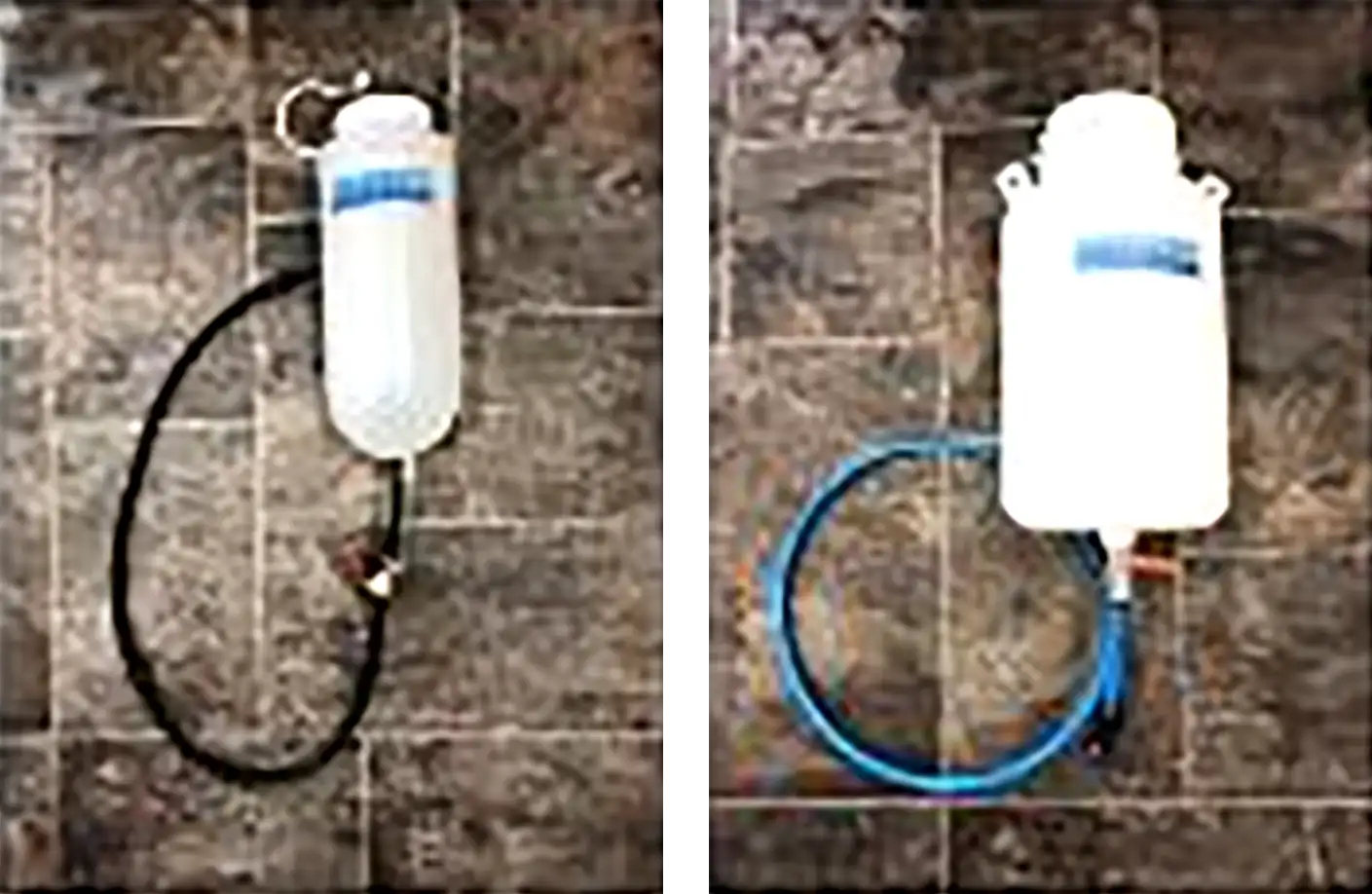

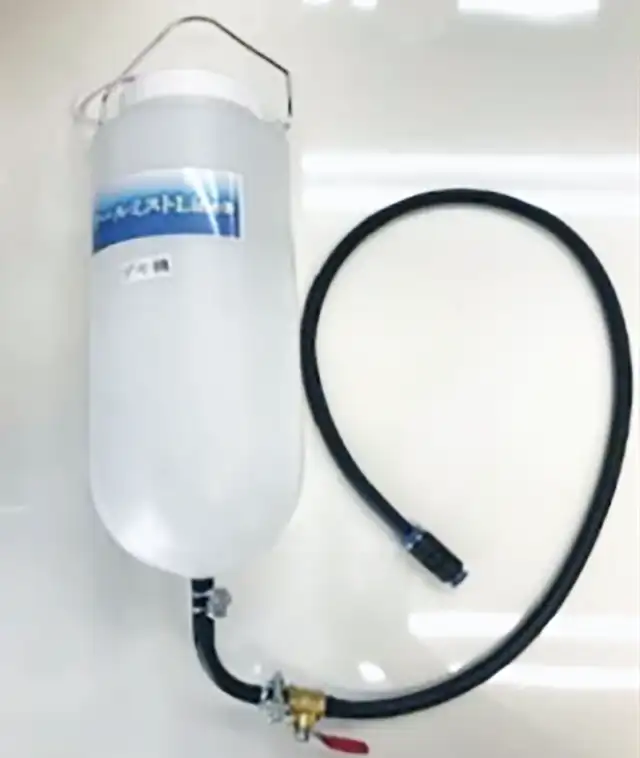

- オプション 水タンク
- 左：2Lタンク (約4時間用)
右：5Lタンク (約8時間用)
屋外等水道の無い所でも使用できます。
(必ず衛生的な水を使用してください)

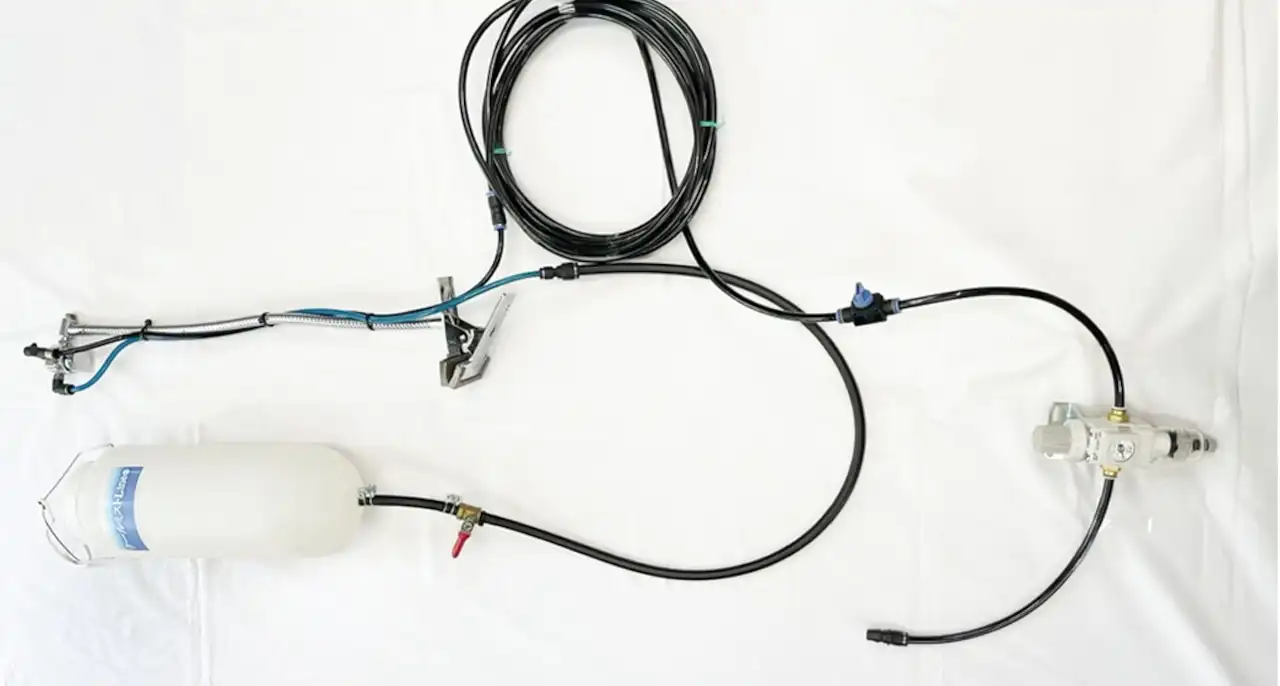

- すぐに試せるシンプルセットをご用意！

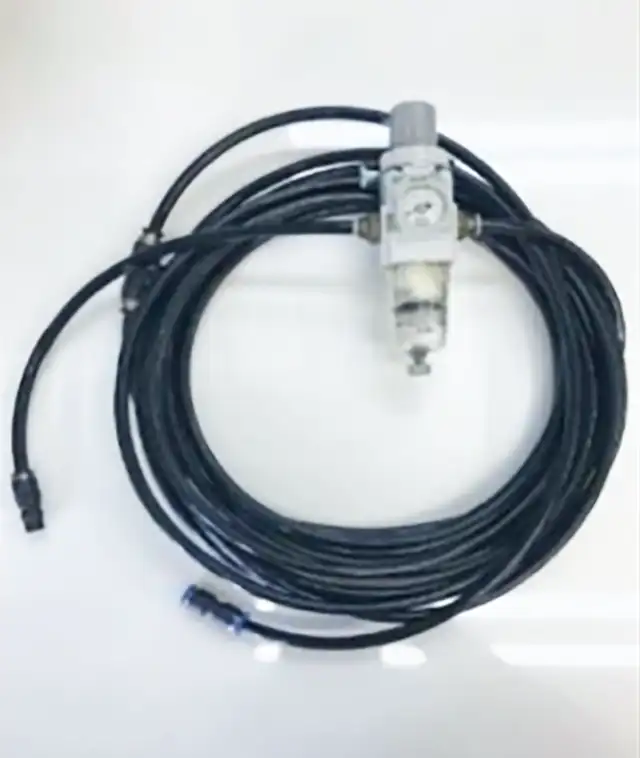

- 導入前に手軽に試せるシンプルセットをご用意しました。
本体、エアチューブ、エアレギュレーター、水タンクが揃った基本セットです。
エアレギュレーターに接続するだけで、すぐに稼働できます。
※エアーバルブ、ワンタッチストレート、ワンタッチカプラーも付属します
クールミストLine®設置位置・調整方法

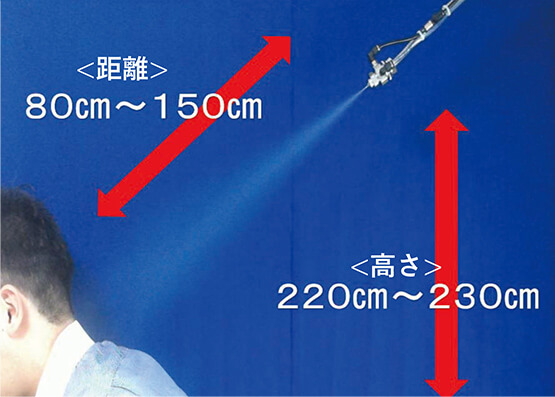

設置位置
高さは、床面から噴射口まで220cm～230cm
距離は、作業者から80～150cmの位置に設置してください。

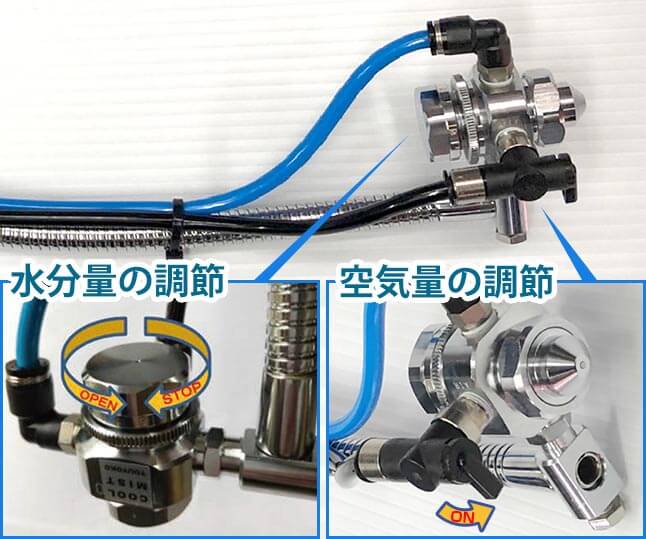

調整方法
- 水分量の調節
- 噴射口の背後のダイヤルを回して水分量を調節できます。
- 空気量の調節
- コックを開閉することで、ミストのON/OFFができます。
クールミストLine®のFAQ
使用環境に関する質問
- エアー量はどれくらい必要ですか？
- 1台あたり、1分間に約28Lのエアーが必要です。
- 3台だとどれくらいのエアーが必要ですか？
- 1馬力以上（0.75kW）のコンプレッサーが必要です。
- 10台以上稼働させる場合はどれくらいのエアーが必要ですか？
- 5馬力（3.7kW）のコンプレッサーで、約14台まで稼働可能です。
- 水の使用量はどれくらいですか？
- 1台あたり、1分間に約7mL使用します。1時間で420mL、8時間で約4Lとなります。
製品情報に関する質問
- クールミストLineには、どのような構成部品がありますか？
- クールミストLineは、本体（噴霧ユニット）に加えて、エアー系統・水系統の専用部品で構成されています。
各部品は、設置環境やご要望に応じて、セットでご提案・ご提供いたします。
【エアー系統部品(6点)】
・エアーカプラー・エアーレギュレーター・ボールバルブ・ワンタッチチーズ・ワンタッチストレート・ウレタンチューブ（黒）
【水系統部品(6点)】
・配管部材セット・水減圧器・水フィルターセット・ワンタッチチーズ・ワンタッチストレート・ウレタンチューブ（青）
※水道直結が難しい場合は、オプションとして2Lまたは5Lの専用タンクをご利用いただけます（この場合、配管部材セットは不要です）。
- 水道直結ができない場合はどういう方法がありますか？
- オプションでご提供している2Lまたは5Lのタンクを使用して給水することが可能です。
2Lタンクで約4時間、5Lタンクで約8時間の稼働が可能です。
- 何台必要かわからない場合はどうすれば良いですか？
- 図面をご提供いただけましたら、設置環境に応じた必要台数を弊社にて算出し、お見積りいたします。
作業人数を目安にすることも可能です。また、作業者が一定の範囲を移動するような場合は、2〜2.5m間隔で1台の設置が効果的です。
使用方法に関する質問
- エアーの量は調節できますか？
- コック部分を開閉すると自由にエアー量を調整できます。
- 水の量は調節できますか？
-
本体背面にあるダイヤルを半時計回りに回すと、水量が増加します（40段階で調節可能）。
1分あたり7mL、最大で毎分40mLが噴射されます。
設置環境に関する質問
- 濡れないですか？
- 15μmの超微粒子が瞬時に気化するため、適切にご使用いただければ濡れることはありません。
- 錆びないですか？
- ミストとして噴射される水は100％気化し、空気中に飽和状態で吸収されるため、錆の原因にはなりません。
実際に、濡れや錆が厳しく制限される印刷工場、製本工場、鉄鋼・メッキ加工工場などでも導入実績があります。
- 湿度は上がりませんか？
- 1分間にわずか7mLの水しか使用しないため、周囲の湿度にはほとんど影響を与えません。
- 冷却効果はどのくらいありますか？
- 周囲温度より最大で約−8℃の冷却が可能です。実際の効果は設置場所の環境条件によって異なります。
- 冷却範囲はどの位の面積ですか？
- 1台あたり約2メートル四方が目安です。ただし、使用環境によって多少前後する場合があります。
- 取付の高さや位置に目安はありますか？
- 噴射口の高さは、床面から2,200〜2,500mmが理想です。
作業者からの距離は80〜150cmが目安で、ミストが首元に当たる位置に設置してください。
水タンクは本体よりも低い位置に設置するのが望ましく、落差が60cm以内であれば、エアー圧で水を供給できます。
耐用・メンテナンスに関する質問
- ノズルがカルキ（水酸化カルシウム）で詰まりませんか？
- 水質にもよりますが、詰まりが発生することはほとんどありません。硬水でも問題なくご使用いただけます。
- 定期的に必要なメンテナンスはありますか？
- 特に定期的なメンテナンスは必要ありません。構造がシンプルなため、詰まりも起こりにくくなっています。
万が一詰まった場合は、付属の専用スパナでノズルを取り外し、錆やゴミなどを取り除いてください。
他社製品比較に関する質問
- スポットクーラーとはどう違いますか？
- スポットクーラーは狭い範囲を冷却する製品で、排熱が発生するため、周囲の温度が上昇することがあります。また、1人あたりの電気代は月額で約8,000円かかります。
一方、クールミストLine®は排熱がなく、広範囲を効率よく冷却できるのが特長です。月間の運用コストは、エアー代が約400円、水の使用量（約80L）で約20円と非常に省エネです。実際に導入された工場では、電力使用量（デマンド値）を約20％削減した事例もあります。
- ミストシャワーとはどう違いますか？
- 一般的なミストシャワーは粒子径が約20μmと大きく、使用時に濡れることがあります。特に屋外では風の影響で噴霧方向が変わりやすく、冷却効果が安定しない場合もあります。
一方、クールミストLine®は粒子径が約15μmと非常に細かいため、濡れにくく快適に使用できるのが特長です。
また、ノズルからトルネード状に噴霧される構造により、狙ったエリアに集中的にミストを届けられます。水の使用量も毎時わずか0.4L〜と少なく、省エネ性にも優れています。
導入例・購入先に関する質問
- どのような業態で採用されていますか？
- 2,200社以上の導入実績があります。主に自動車工場、鉄鋼工場、アルミ工場、製鉄工場などでご利用いただいています。
- どのように購入すれば良いですか？
- 古河産業株式会社よりご購入いただけます。お問い合わせフォームよりご連絡いただけましたら、担当者よりご案内いたします。
